Всем привет! Хочу поделиться важными замерами по популярному модулю Ebyte E22P-868M30S (тот, что на чипе SX1262 с мощным внешним усилителем). Если вы собираете на нём ноду под Meshtastic, обязательно изучите матчасть перед запуском, чтобы не сжечь железку и не создавать лишних проблем в эфире.
В чём проблема?
У этого модуля из-за специфики обвязки и внешнего усилителя ¶ программный ползунок мощности (Set power) в приложении выдает совсем не то, что вы от него ждете. Из-за сильной раскачки реальный выходной сигнал в антенну улетает далеко за рамки стандартной логики Meshtastic.

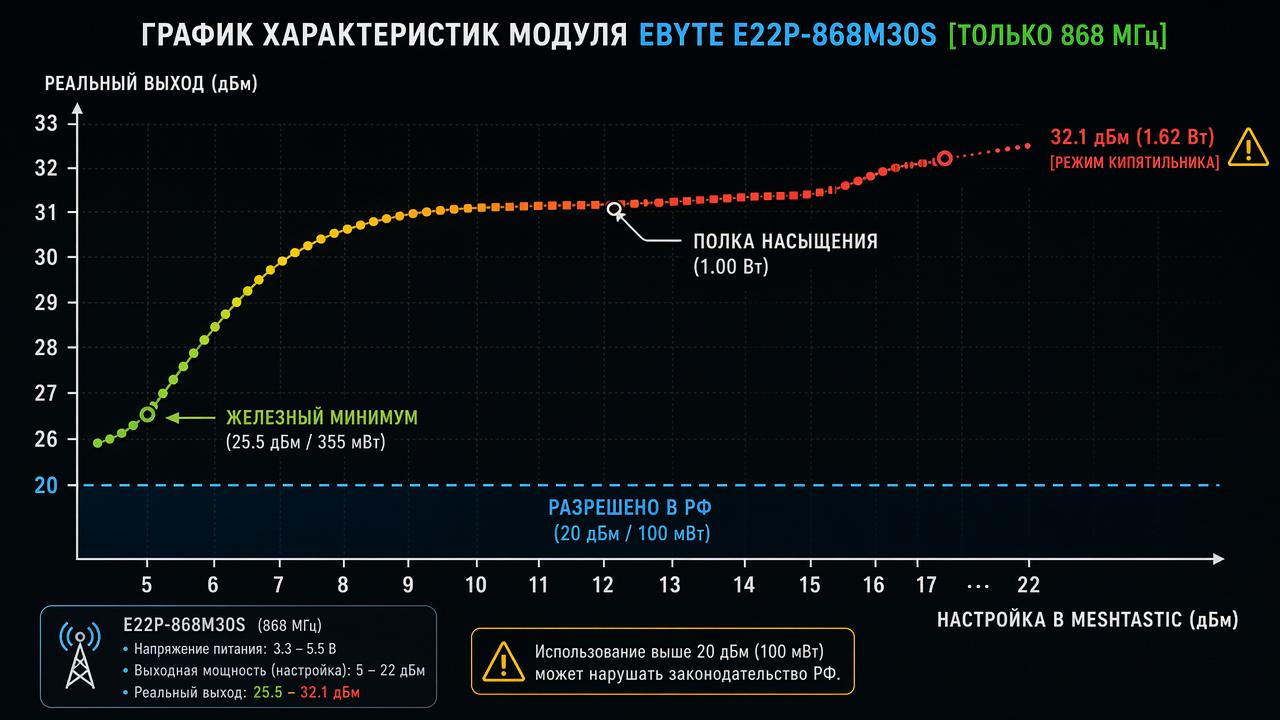

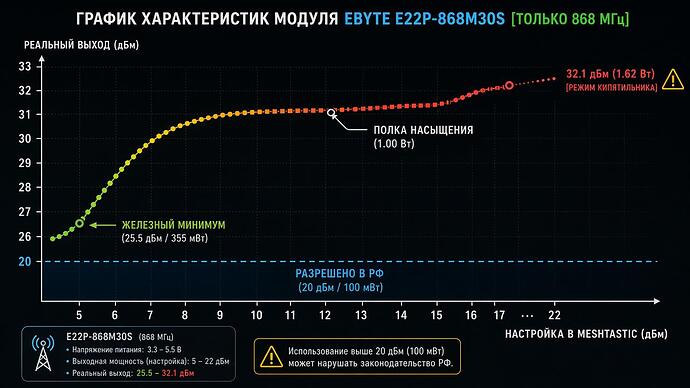

Вот точные оцифрованные данные замеров на частоте 868 МГц:
| Выставили в Meshtastic, дБм | Реальный выход на антенну, дБм | Фактическая мощность (Ватты / мВт) |
|---|---|---|
| 5 дБм (Минимум) | 25.5 дБм | 355 мВт (Абсолютный минимум платы) |
| 8 дБм | 28.1 дБм | 645 мВт |
| 10 дБм | 30.0 дБм | 1.00 Ватт (Усилитель вышел на полку насыщения) |
| 22 дБм (Максимум) | 32.1 дБм | 1.62 Ватта (Режим кипятильника) |
Важные выводы для владельцев нод
-
Нарушение закона «из коробки»: Напоминаю, что в РФ для безлицензионного поддиапазона 868.7–869.2 МГц потолок составляет 20 дБм (100 мВт) с ограничением по рабочему циклу, либо 14 дБм (25 мВт). Этот модуль даже на самом минимальном значении в приложении (
5 дБм) выдает 25.5 дБм (355 мВт), что превышает норму. -
Бесполезный разгон: Крутить ползунок выше
10 дБмвообще нет практического смысла. Выходной каскад упирается в насыщение, прироста по дальности вы почти не заметите, зато плата начнет дико греться, высаживать аккумулятор и забивать эфир гармониками. При малейшем косяке с согласованием антенны (высокий КСВ) модуль просто сгорит.
Как это правильно приготовить?
Если вы хотите получить стабильную работу, не спалить трансивер и минимизировать риски встречи с пеленгаторами радиоконтроля:
-
В приложении Meshtastic жестко зашиваем минимальную мощность — 5 дБм.
-
Гасим избыток аппаратно. Покупаем пассивный коаксиальный SMA-аттенюатор на 6 дБ (чтобы опустить реальный выход до разрешенных ~19.5 дБм) или на 12 дБ (для полной легальности в 14 дБм) и закручиваем его между модулем и кабелем антенны.
Плюс такого фикса — аттенюатор заберет на себя всю отраженную волну, если вы решите поэкспериментировать с самодельными антеннами (Moxon, диполи) или случайно включите ноду без нагрузки.
Берегите эфир и свое железо!
